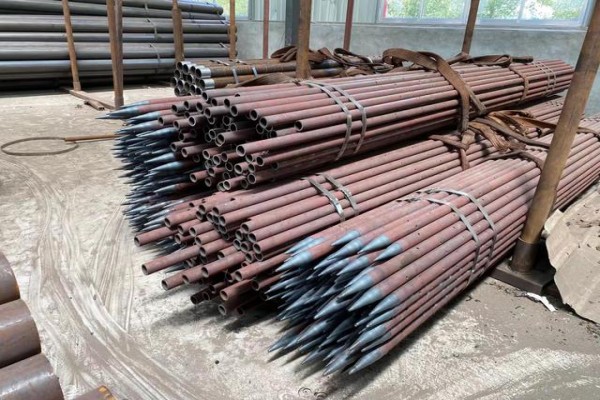

隧道罗定管棚管（又称管棚支护）是地下隧道工程中一种重要的超前支护技术。它通过沿隧道开挖轮廓线外一定角度钻进孔洞，并插入钢管（罗定管棚管），再向管内注浆，形成一道由钢管与浆液共同构成的“伞状”加固层，从而在软弱围岩、断层破碎带、浅埋段等复杂地质条件下，有效控制地层变形，防止坍塌，保障施工安全。
超前支护能力强：管棚管在开挖面前方形成刚性支撑结构，可提前承受部分围岩压力，减小开挖后的变形量。
适应复杂地质：适用于松散砂土、黏土、破碎岩体、含水地层等多种不良地质条件。
控制地表沉降效果显著：通过钢管与注浆的联合作用，能有效限制地层位移，保护地表建（构）筑物安全。
施工灵活性高：可根据隧道断面形状、地质条件调整管棚长度、间距及倾角，满足不同工程需求。
与围岩共同承载：注浆后钢管与周围岩体形成整体，提高围岩自稳能力。
隧道管棚管广泛应用于以下场景：
地铁隧道暗挖法施工中的掌子面前方超前支护。
山岭隧道穿越断层破碎带、软弱夹层、富水地层时的预加固。
浅埋暗挖隧道下穿公路、铁路、既有建筑物等敏感区域。
地下停车场、管廊、人防工程等大断面地下洞室的超前支护。
既有隧道病害治理与扩挖加固。
下表列出了隧道工程中常见的管棚管规格（具体参数需依据设计图纸及地质条件确定）：
| 参数项目 | 常用规格/范围 | 说明 |
|---|---|---|
| 钢管外径（mm） | 89、108、127、159、219 | 直径越大，承载能力越强，但钻孔难度增加 |
| 钢管壁厚（mm） | 4.0、5.0、6.0、8.0、10.0 | 依地质压力及注浆压力确定 |
| 管棚长度（m） | 10~40（常用20~30） | 可根据隧道跨度及地质段长度定制 |
| 环向间距（cm） | 30~50 | 间距小则加固密度高，但成本增大 |
| 外插角（°） | 1~3 | 保证钢管不侵入隧道净空 |
| 注浆材料 | 水泥浆、水泥-水玻璃双液浆、化学浆 | 根据地层渗透性选择 |
| 注浆压力（MPa） | 0.5~2.0 | 避免劈裂地层 |
标准的管棚支护施工步骤包括：
测量放样：根据设计图纸标定钻孔位置及倾角。
搭设钻机平台：安装专用钻机，调整角度。
钻进取孔：采用罗定跟管钻进或套管钻进方式，确保孔壁稳定。
安装管棚管：将预先加工好的钢管（带注浆孔或丝扣连接）逐节送入孔内。
密封管口：在管口安装注浆接头及止浆塞。
注浆：按设计配比注浆，先稀后浓，控制压力与注浆量。
检查注浆效果：必要时采用声波检测或取芯验证。
开挖作业：在管棚保护下进行隧道掘进，通常每循环进尺0.5~1.0m。
安全性高：有效预防掌子面失稳、塌方事故，特别适用于城市地铁等高风险工程。
经济性好：相比冻结法、地表注浆等方案，管棚施工速度快、成本相对较低。
环境影响小：施工噪音、振动小，对周边环境干扰低。
质量可控：可通过调整管棚参数与注浆工艺，实现精准加固。
在某城市地铁暗挖区间，隧道穿越粉质黏土及砂卵石地层，埋深仅8m，下穿城市主干道。采用外径108mm、壁厚6mm、长20m的管棚管，环向间距35cm，外插角2°，注浆使用水泥-水玻璃双液浆。施工后地表沉降更大值控制在12mm以内，洞内无掉块坍塌，顺利通过敏感区段，验证了管棚管在浅埋暗挖中的良好效果。
总之，隧道管棚管作为地下隧道超前支护的核心技术之一，凭借其可靠的加固性能与灵活的适用性，已成为现代隧道工程不可或缺的工法。科学选择管棚规格、合理设计施工参数，是确保工程安全与质量的关键。
