隧道钢花管

隧道钢花管概述

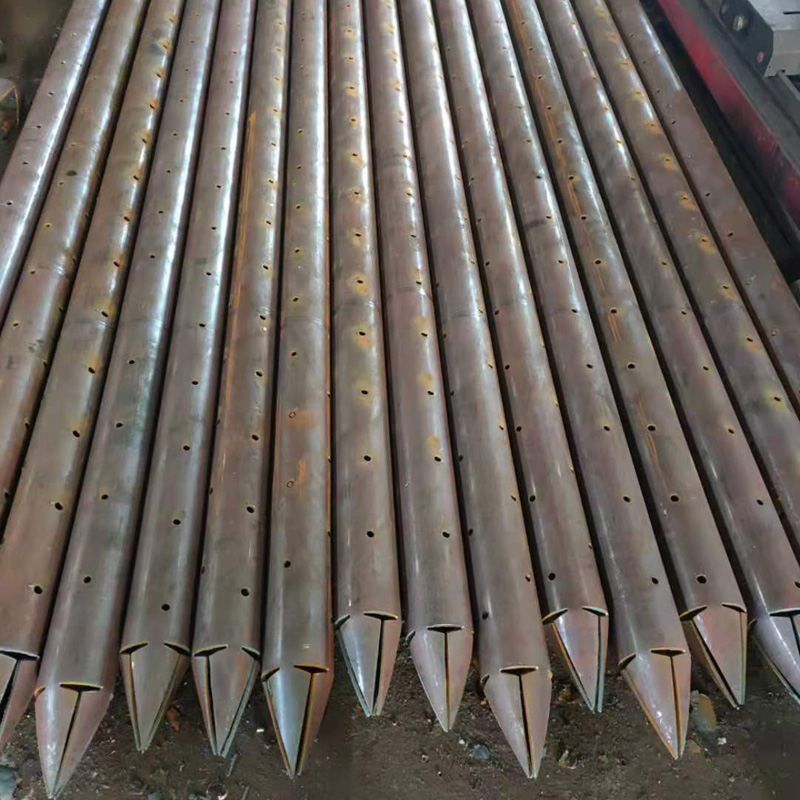

隧道钢花管是一种在隧道工程中广泛使用的支护与注浆材料，由高强度钢材经特殊加工制成。其表面设有规律排列的出浆孔，可通过注浆工艺将水泥浆液渗透至岩土体裂隙中，起到加固围岩、控制变形和防水止水的作用。该产品具有高强度、耐腐蚀和施工便捷等特点，是现代隧道工程建设中不可或缺的关键材料。

主要特点

• 高强度承载：采用Q235B或更高标号钢材，屈服强度≥235MPa，可承受较大地层压力

• 精准注浆：按梅花形布置的出浆孔设计，孔距通常为15-30cm，确保浆液均匀扩散

• 耐腐蚀处理：热镀锌或环氧涂层处理，使用寿命可达30年以上

• 灵活适配：支持定制长度和直径，适应不同地质条件和工程需求

• 快速施工：采用螺纹连接或焊接方式，安装效率比传统支护提高40%以上

主要用途

隧道钢花管主要应用于以下工程场景：

• 山岭隧道初期支护系统

• 软弱围岩地段超前支护

• 隧道洞口边坡加固工程

• 地铁隧道注浆止水作业

• 抢险救灾中的快速支护

技术规格

施工工艺要点

钢花管施工应采用"测放点位-钻孔清孔-管体安装-注浆作业-质量检测"的标准化流程：

• 钻孔直径应大于钢管外径20-30mm

• 注浆压力控制在0.5-2.0MPa范围内

• 水灰比建议采用0.45:1-0.55:1

• 注浆量应通过现场试验确定，一般每延米注浆量约为30-50kg

质量验收标准

根据《公路隧道施工技术规范》(JTG F60-2015)要求，钢花管验收应满足：

• 直线度偏差不大于1‰

• 出浆孔面积总和不小于钢管表面积的15%

• 镀锌层厚度≥85μm（热镀锌处理时）

• 注浆饱满度检测通过率应达到95%以上

发展趋势

随着智能建造技术的发展，新一代智能钢花管已集成传感器系统，可实时监测注浆压力和围岩变形数据。复合材料钢花管的研究也取得突破，碳纤维增强聚合物材质的管体在耐腐蚀性和轻量化方面表现优异，未来将逐步应用于深海隧道等特殊工程领域。
