支护管棚管

支护管棚管概述

支护管棚管是一种广泛应用于隧道工程、基坑支护、边坡稳定等岩土工程领域的管棚支护系统核心组件。它通过预先植入地层形成伞状或拱形支撑结构，有效控制围岩变形并防止坍塌，特别适用于软弱破碎地层施工。其设计结合了管体力学性能与注浆工艺，形成主动加固与被动防护相结合的综合支护体系。

结构特点

支护管棚管采用高强度钢材经特殊工艺加工而成，具有以下典型特征：

• 高强韧性：采用Q235B、Q345B等低合金高强度钢，屈服强度可达235MPa以上

• 标准化连接：管节之间通过螺纹接头或焊接实现快速连接，保证力系连续传递

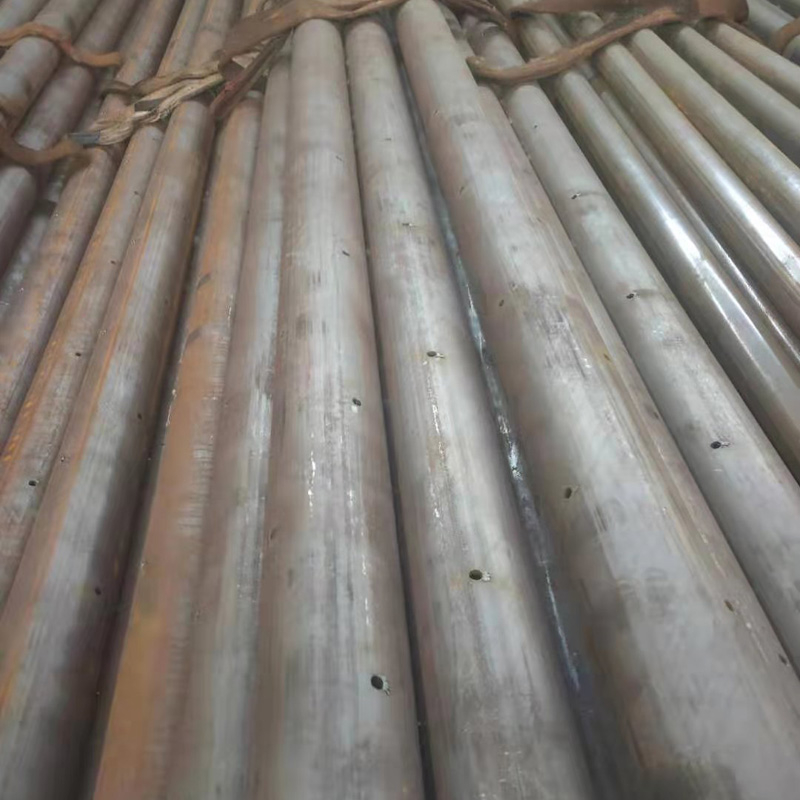

• 注浆一体化设计：管壁预设注浆孔，间距通常为15-30cm，梅花形布置

• 防腐处理：热镀锌或环氧涂层处理，确保地下环境中的耐久性

• 可调角度设计：配备可调节连接件，可实现5°-15°的仰角施工

技术参数与规格

主要应用领域

支护管棚管在以下工程场景中发挥关键作用：

• 隧道工程：隧道洞口段、断层破碎带、浅埋段的超前支护

• 基坑工程：深基坑边坡支护，特别是邻近建筑物敏感区域

• 矿山巷道：煤矿、金属矿巷道掘进过程中的顶板支护

• 边坡加固：公路、铁路边坡滑塌治理和预加固工程

• 地下洞室：大型地下厂房、储库等大跨度空间支护

施工工艺要点

管棚支护施工包含三个核心环节：

• 钻孔定位：采用全站仪放样，孔位偏差控制在±2cm内，仰角误差≤0.5°

• 管节安装：分段顶入法施工，相邻管节错开注浆孔位置，确保注浆均匀性

• 注浆加固：采用水泥-水玻璃双液注浆，压力控制在0.5-1.0MPa，注浆量通过理论计算值的1.2-1.5倍控制

质量控制标准

根据《建筑基坑支护技术规程》(JGJ120-2012)和《公路隧道施工技术规范》(JTG F60-2009)，关键质量控制指标包括：

• 管体直线度偏差≤1‰，椭圆度≤2%D（D为管径）

• 注浆体28天抗压强度不低于20MPa

• 支护体系整体沉降量控制在30mm以内

• 相邻管棚搭接长度不小于1.5m

• 浆液充盈系数达到85%以上

发展趋势

随着智能建造技术发展，支护管棚管正朝着智能化监测方向发展。新型智能管棚集成光纤传感系统，可实时监测管体应力应变状态。同时，纳米改性注浆材料、自膨胀管棚接头等创新技术的应用，显著提升了支护体系的可靠性和施工效率。BIM技术的深度应用实现了管棚支护的数字化设计和施工过程可视化管控。
